Mesurer des distances et des superficies

Les outils qui se trouvent dans le panneau Mesurer vous permettent de mesurer des distances et des superficies (aire et périmètre) dans la carte.

Le panneau Mesurer

Le panneau Mesurer contient les outils de mesure disponibles dans l'application.

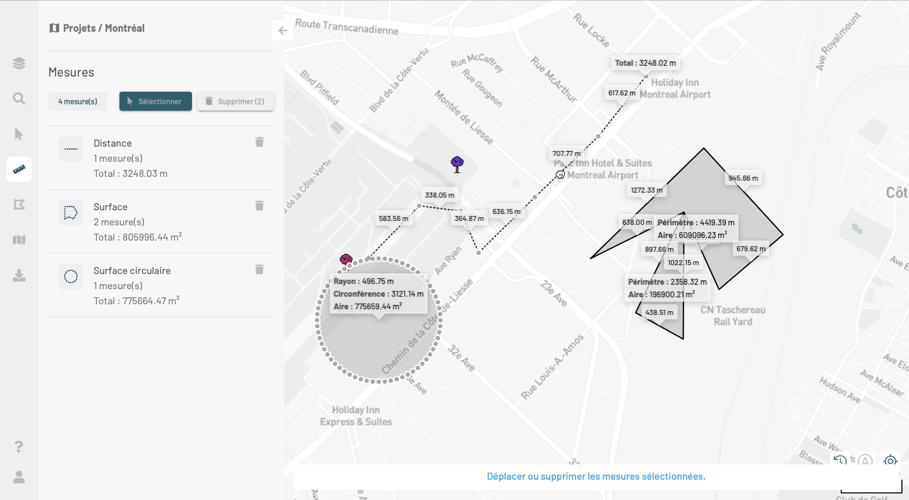

1. Cliquez sur pour ouvrir le panneau Mesurer. L'icône change de couleur.



   1	Outils pour mesurer des distances.
   2	Outil pour mesurer des superficies.
   3	Outil pour mesurer des superficies circulaires.
   4	Outil d'accrochage (snap) : cochez la case pour activer l'outil.
   5	Couches disponibles dans le projet auxquelles acrocher les mesures. Sélectionnez la couche dont les éléments seront utilisés pour accrocher les mesures.
   6	Des outils pour : indiquer le nombre de mesures effectuées, sélectionner des mesures afin de les modifier ou de les supprimer, supprimer l'ensemble de mesures.
   7	Aide pour effectuer les mesures.

2. Sélectionnez l'outil de mesure en cliquant sur son icône. L'icône change de couleur. La section Outils de mesure détaille leurs caractéristiques et mode d'utilisation.

3. Cochez la case Accrochage pour activer l'outil de snap. La section Outil d'accrochage offre des détails sur cette fonction.

4. Sélectionnez la couche sur laquelle s'accrocheront les mesures.

5. Effectuez les mesures. Vous pouvez utiliser les différentes outils, les mesures s'accumulent sur la carte et la distance et/ou superficies mesurées s'affichent dans la fiche de l'outil correspondant. Le nombre total de mesures effectuées s'affiche dans le panneau.

Outils de mesure

Plusieurs outils sont disponibles pour effectuer des mesures. Ils sont décrits à continuation.

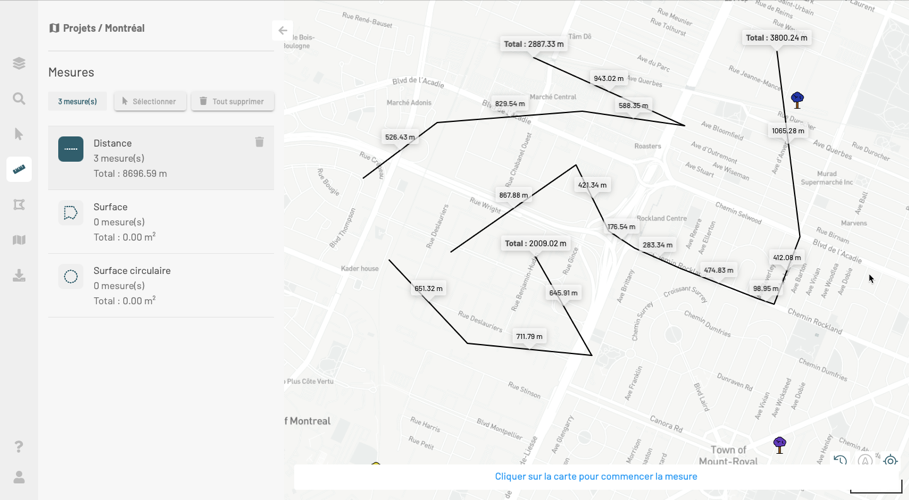

Distance

Cet outil permet de mesurer des distances. L'unité de mesure dans laquelle s'expriment les distances se sélectionne dans les réglages de l'utilisateur.

1. Cliquez sur pour activer l'outil. L'icône change de couleur. L'aide s'affiche dans la plage d'aide en bas de la carte.
2. Cochez la case Accrochage si vous souhaitez utiliser l'outil et sélectionnez la couche à laquelle accrocher vos vertex. La section Outil d'accrochage offre le détails de cette fonction.

3. Cliquez une fois sur la carte pour commencer la mesure.

4. Cliquez sur la carte pour établir les vertex de la ligne.

5. Double-cliquez ou cliquez sur la touche Espace pour finir la mesure. La longueur de chaque segment et la longueur totale de la ligne s'affichent dans la carte. La distance totale s'affiche aussi dans la fiche Distance.

6. Répétez les mesures au besoin. Les lignes s'affichent dans la carte et la distance totale de l'ensemble de lignes s'affiche dans la fiche Distance.


7. Cliquez sur dans la fiche Distance pour effacer les lignes.

Superficie

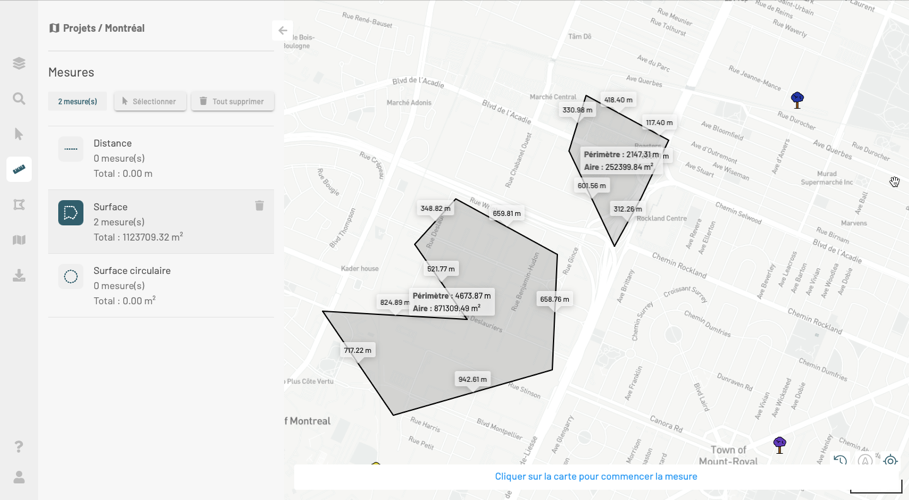

Cet outil permet de mesurer des superficies en dessinant des polygones. L'unité de mesure dans laquelle s'expriment les superficies des polygones se sélectionne dans les réglages de l'utilisateur.

1. Cliquez sur pour activer l'outil. L'icône change de couleur. L'aide s'affiche dans la plage d'aide en bas de la carte.
2. Cochez la case Accrochage si vous souhaitez utiliser l'outil et sélectionnez la couche à laquelle accrocher vos vertex. La section Outil d'accrochage offre le détails de cette fonction.

3. Cliquez une fois sur la carte pour commencer la mesure.

4. Cliquez sur la carte pour établir les vertex du polygone.

5. Double-cliquez ou cliquez sur la touche Espace pour finir la mesure. La longueur de chaque segment, le périmètre et la superficie du polygone s'affichent dans la carte. La superficie s'affiche aussi dans la fiche Superficie.

6. Répétez les mesures au besoin. Les polygones s'affichent dans la carte et la superficie totale de l'ensemble de mesures (polygones) s'affiche dans la fiche Superficie.


7. Cliquez sur dans la fiche Superficie pour effacer les mesures.

Superficie circulaire

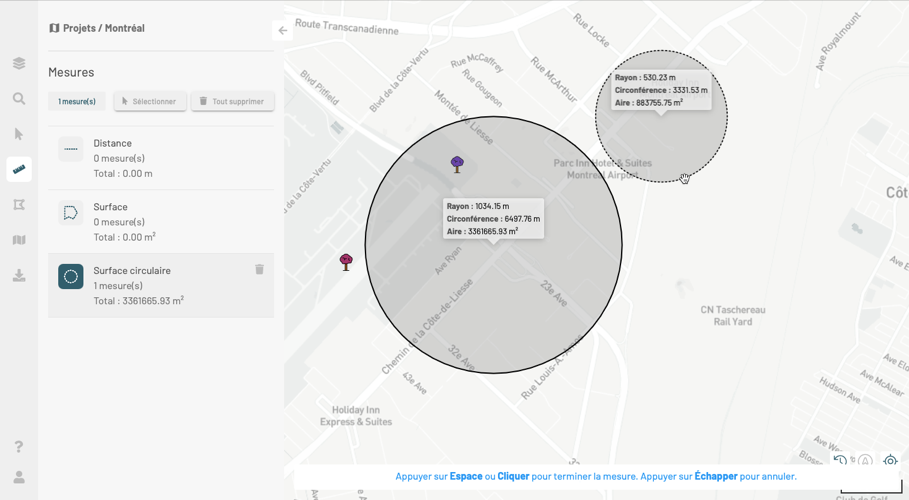

Cet outil permet de mesurer des superficies en dessinant des cercles dans la carte. L'unité de mesure dans laquelle s'expriment les superficies des cercles se sélectionne dans les réglages de l'utilisateur.

1. Cliquez sur pour activer l'outil. L'icône change de couleur. L'aide s'affiche dans la plage d'aide en bas de la carte.
2. Cochez la case Accrochage si vous souhaitez utiliser l'outil et sélectionnez la couche à laquelle accrocher vos vertex. La section Outil d'accrochage offre le détails de cette fonction.

3. Cliquez une fois sur la carte pour commencer la mesure en établissant le centre du cercle.

4. Glissez le pointeur sur la carte pour établir le rayon du cercle.

5. Cliquez sur la carte ou appuyez sur la touche Espace pour finir la mesure. Le rayon, la circonférence et l'aire ou superficie du cercle s'affichent dans la carte. La superficie s'affiche aussi dans la fiche Superficie circulaire.

6. Répétez les mesures au besoin. Les cercles s'affichent dans la carte et la superficie totale de l'ensemble de mesures (cercles) s'affiche dans la fiche Superficie circulaire.


7. Cliquez sur dans la fiche Superficie circulaire pour effacer les cercles.

Outil d'accrochage (snap)

La fonction d'accrochage (snap) permet d'accrocher le pointeur qui détermine chaque vertex à des éléments (des points, des vertex ou des segments de ligne) de la couche que vous sélectionnez. Les mesures résultent ainsi plus précises.

Cochez la case pour activer l'outil et sélectionnez la couche sur laquelle les vertex de vos mesures vont être accrochés.

Dès que vous approchez le pointeur d'un point, d'un vertex ou d'un segment de ligne de la couche sélectionnée, le pointeur s'accroche à l'élément et vous n'avez qu'à cliquer dessus pour établir le vertex de votre mesure.

Modifier les mesures

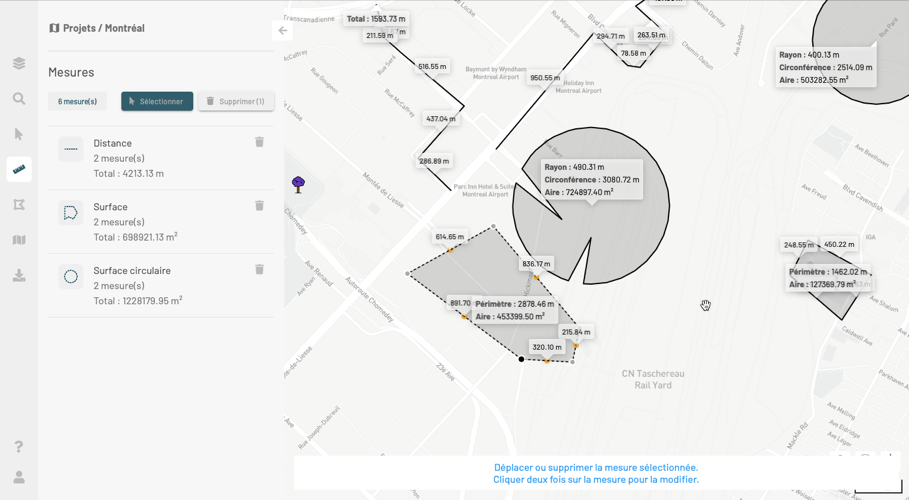

Vous pouvez modifier la forme des mesures, leur localisation ou les supprimer. Vous pouvez modifier la forme d'une mesure à la fois. Vous pouvez modifier la localisation ou supprimer plusieurs mesures à la fois.

Modifier la forme d'une mesure

1. Cliquez sur Sélectionner pour sélectionner la mesure à modifier. Le bouton change de couleur.

2. Cochez la case Accrochage si vous souhaitez utiliser l'outil et sélectionnez la couche à laquelle accrocher vos vertex. La section Outil d'accrochage offre le détails de cette fonction.

3. Sélectionnez la mesure que vous souhaitez modifier en double-cliquant dessus. Les vertex de la ligne, du polygone ou du cercle s'affichent.

4. Sélectionnez un vertex en cliquant dessus pour le déplacer. Le vertex devient noir.

5. Glissez et déposez le vertex à la position souhaité pour modifier la forme de la mesure.

6. Cliquez sur la carte pour finir la modification de la forme de la ligne, le polygone ou le cercle.



Déplacer des mesures

1. Cliquez sur Sélectionner pour sélectionner les mesures à déplacer. Le bouton change de couleur.

2. Sélectionnez une mesure en cliquant dessus. Les vertex de la mesure s'affichent.

3. En maintenant la touche SHIFT enfoncé, cliquez sur les autres mesures pour les ajouter à la sélection.

4. Glissez le pointeur pour déplacer les mesures et déposez-le à la place souhaitée.

5. Cliquez sur la carte pour désélectionner les mesures.\



Supprimer des mesures

1. Cliquez sur Sélectionner pour sélectionner les mesures à supprimer. Le bouton change de couleur.

2. Sélectionnez une mesure en cliquant dessus. Les vertex de la mesure s'affichent.

3. En maintenant la touche SHIFT enfoncé, cliquez sur les autres mesures pour les ajouter à la sélection.

4. Cliquez sur Supprimer qui affiche entre parenthèses le nombre de mesures sélectionnées. Les mesures sélectionnées sont effacées.
