Cette fonction permet de calculer le volume et l'aire drapée d'un polygone.
La couche utilisée doit obligatoirement être un modèle numérique de terrain (MNT) à une bande. La bande doit contenir la valeur d'élévation du pixel.
Pour utiliser cette fonction, sélectionnez l'outil et délimitez une région sur la carte en cliquant sur chacun des points formant la surface. Pour fermer la région, appuyez sur la barre d'espace ou utilisez le double-clique de la souris.

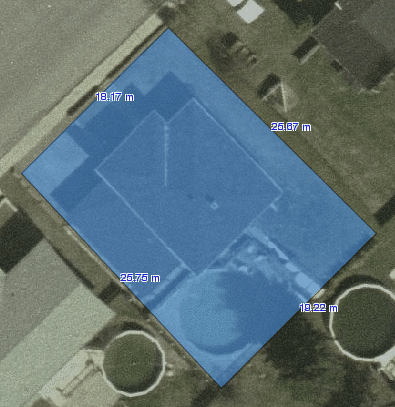

Voici un exemple de délimitation d'un polygone :
Pour délimiter la région, il est aussi possible d'utiliser une géométrie provenant d'une couche vectorielle. Pour ce faire, avec l'outil de sélection, sélectionnez la géométrie et ensuite appuyez sur le bouton Mesures d'aire et de volume.

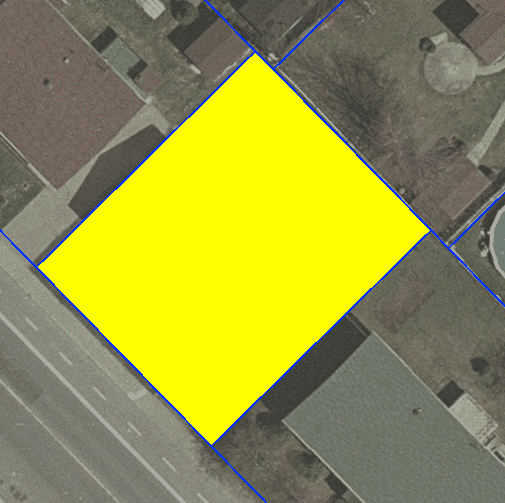

Voici un exemple de sélection d'une géométrie provenant d'une couche vectorielle.
Une fois la région définie, la fenêtre Niveau d'élévation de base s'affiche. Celle-ci permet de spécifier un niveau d'élévation de base, en mètres. Cette élévation servira de référence pour le calcul des volumes de remblais et de déblais.
Le schéma représente les remblais et les déblais :

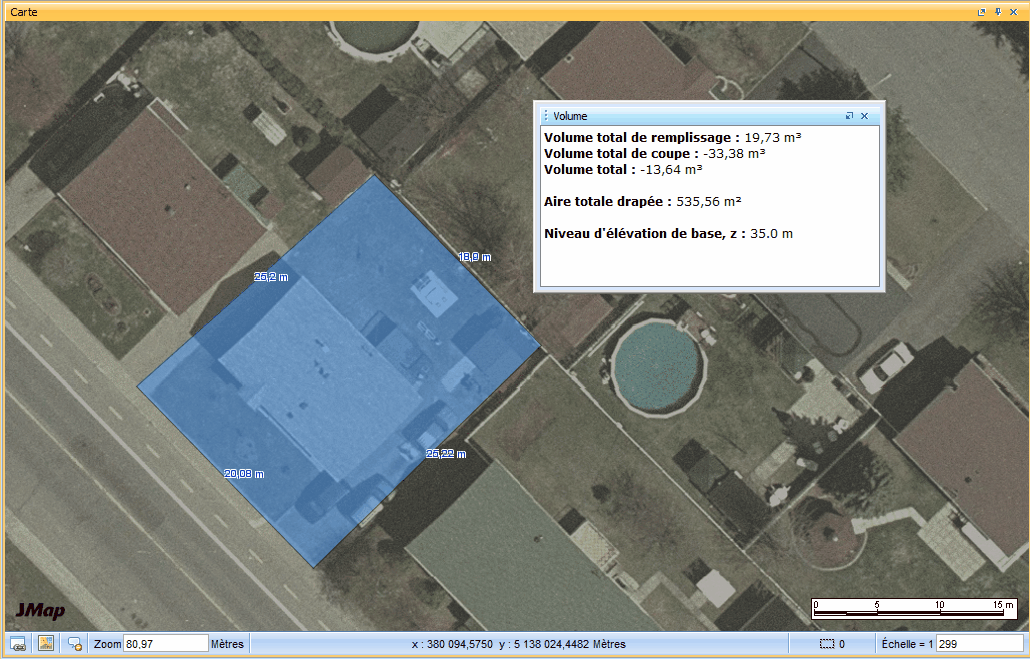

La figure illustre le résultat du calcul du volume et de l'aire drapée.
Niveau d'élévation de base
Élévation qui sera considérée comme la base pour le calcul. Il y aura alors un volume de remblais et de déblais.
Volume total de remblais
Quantité de matière nécessaire pour remplir les cavités comprises entre le niveau d'élévation de base et la partie la plus basse du MNT pour le polygone sélectionné.
Volume total de déblais
Quantité de matière à enlever dans le polygone sélectionné pour atteindre le niveau de base.
Volume total
Volume net. C'est l'addition du volume total de remblai et du volume total de déblai.
Aire totale drapée
Aire totale de la surface. Cette aire est drapée, c'est-à-dire qu'elle tient compte du relief.
Niveau d'élévation de base, z
Niveau d'élévation de base, en mètres, ayant servi aux calculs.
