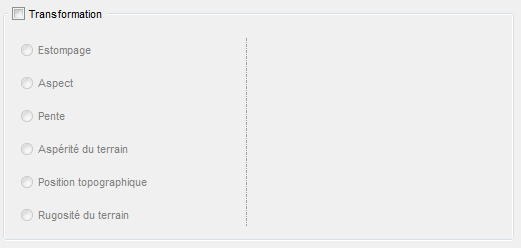

Transformation

Le paramètre Transformation permet d’appliquer des transformations matricielles à notre modèle numérique de terrain afin de le visualiser selon une nouvelle perspective.

Une seule transformation peut être effectuée à la fois.

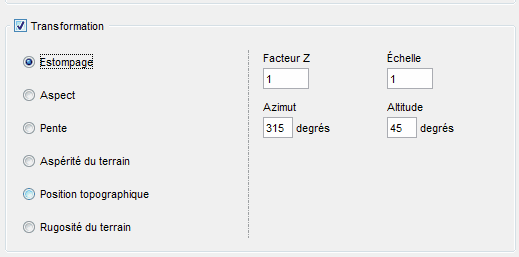

Estompage

La transformation d'Estompage permet la visualisation du relief du terrain selon un effet d'ombrage.

Facteur z	Facteur d'exagération verticale. Plus le facteur d'échelle sera élevé, plus la variation du relief en sera amplifiée puisqu'il s'agit d'un facteur multiplicatif de la valeur de l'élévation.
Échelle	Ratio de l'échelle verticale sur horizontale.
Azimut	Azimut de la source d'éclairage. 0 degré représente une source venant du nord, tandis que 90 degrés montre le résultat d'une source provenant de l'est.
Altitude	Élévation de la source d'éclairage. 90 degrés si la source est située au dessus du modèle (zénith).

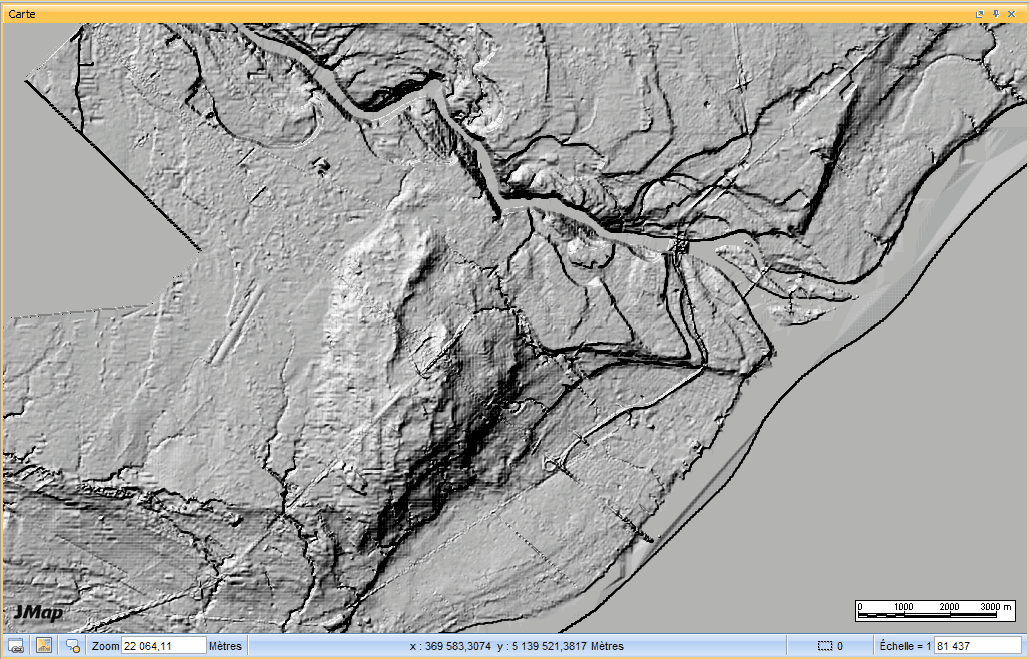

Exemple de résultat de l'estompage :

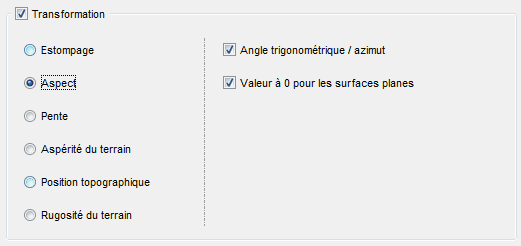

Aspect

La transformation d'Aspect permet de produire une carte représentant l'orientation des faces du terrain en quatre catégories (nord, sud, est, ouest) selon des niveaux de gris différents.

Angle trigonométrique / azimut	Par défaut, on retourne l'angle trigonométrique.
Valeur à 0 pour les surfaces planes	L'algorithme utilisera la valeur 0 pour les pentes égales à 0 (au lieu de -9999).

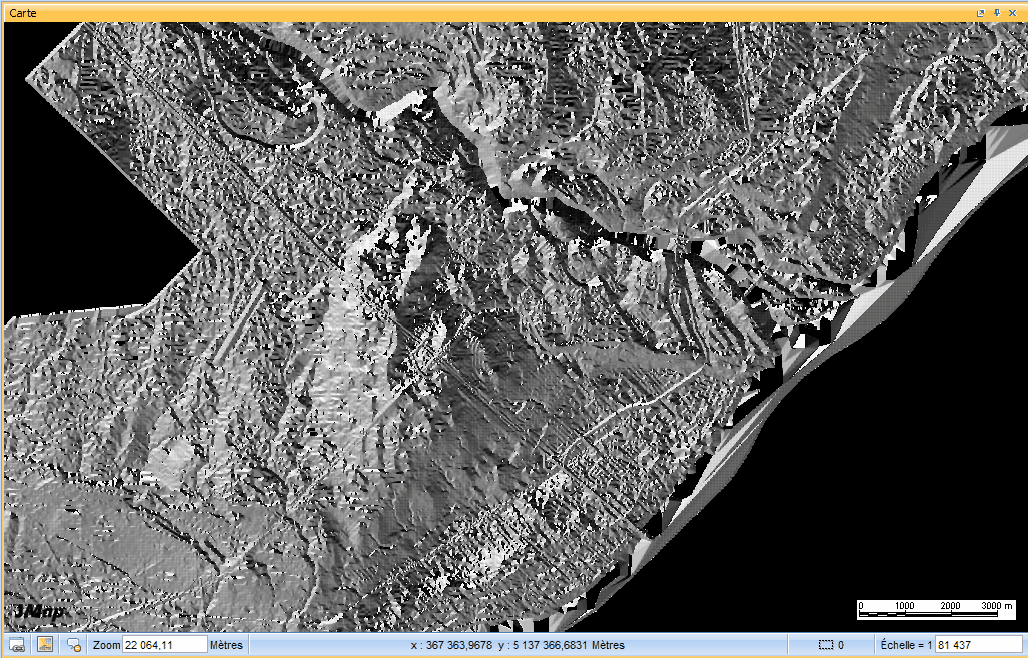

Exemple de résultat de la carte d'aspect :

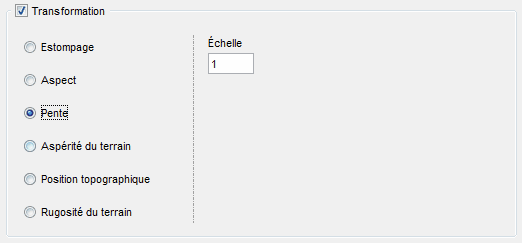

Pente

La transformation Pente permet la représentation du terrain en fonction de la pente. Plus la pente sera raide, plus le niveaux de gris sera élevé, se rapprochant du blanc.

Échelle

Ratio de l'échelle verticale sur horizontale.

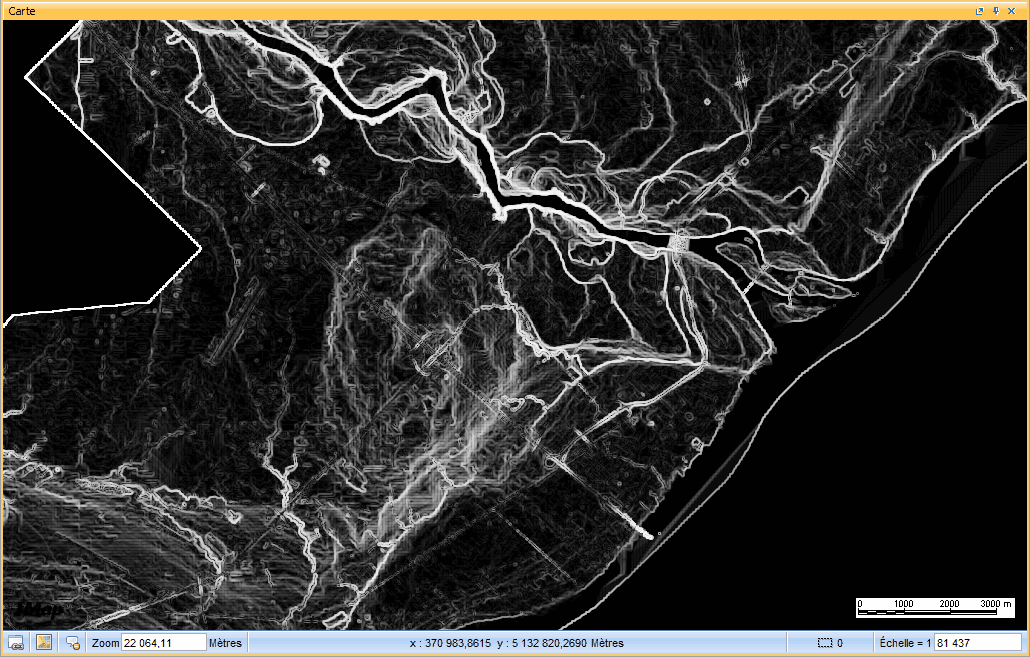

Exemple de résultat d'une carte de pentes :

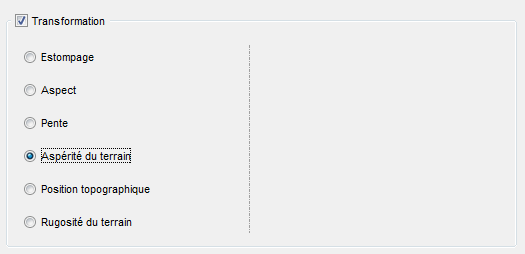

Autres transformations

D'autres transformations peuvent être appliquées aux données matricielles.

Aspérité du terrain	Transformation définie comme étant la différence entre un pixel central et les pixels qui l'entourent.
Position topographique	Transformation définie comme étant la différence entre un pixel central et la moyenne des pixels qui l'entourent.
Rugosité du terrain	Transformation définie comme étant la plus grande différence entre un pixel central et les pixels qui l'entourent.
