Estilo
El estilo de una capa define la representación gráfica de los elementos espaciales en el mapa. Por ejemplo, el estilo de una línea se determina en función de su grosor, su color, su tipo de trazo, etc. En JMap una capa puede tener uno o más estilos. Cada estilo se utiliza en función de varios factores.
Si una capa contiene varios estilos, se utilizará cada estilo dentro de un intervalo de escalas dado. Por ejemplo, una capa puede poseer un único estilo para todas las escalas mientras que otra capa puede poseer un estilo para las escalas superiores a 1:20.000 y otro estilo para las escalas inferiores o iguales a 1:20.000.
Las capas poseen también estilos de selección. Estos estilos se utilizan para indicar los elementos seleccionados a distintas escalas. Los estilos de selección se generan automáticamente a partir de los estilos de las capas, pero pueden personalizarse para cada una de ellas.
Si una capa tiene temáticas configuradas, éstas tienen preponderancia sobre los estilos de la capa.
Cuando una temática está activada en una capa, el estilo de cada elemento es determinado por el valor de sus atributos y los parámetros de la temática. La sección Temáticas ofrece más detalles al respecto.
A partir de JMap Server Jakarta, las aplicaciones JMap NG soportan la representación en tres dimensiones de las capas poligonales. Este tipo de representación de una tercera dimensión se denomina extrusión y puede configurarse con el estilo de la capa. La sección Extrusión presenta los detalles de esta configuración.
Gestión de los estilos de una capa
Usted puede definir varios estilos para una capa.
Si la capa tiene varios estilos, cada uno es utilizado en un intervalo de escalas dado.
Por defecto existe un estilo para cada capa y cubre el rango completo de escalas.
La pestaña Estilo de la interfaz de configuración de la capa contiene las herramientas para administrar los estilos.
Para añadir un nuevo estilo, presione Añadir. En la interfaz de configuración de los estilos, debe definir la escala máxima a partir de la cual se utilizará el nuevo estilo. La escala mínima se fijará automáticamente al infinito o a la escala máxima del siguiente estilo.
Para suprimir un estilo, selecciónelo en la lista y presione Suprimir.
El estilo de la escala superior no puede suprimirse.
Cuando suprime estilos, aquellos que permanecen se ajustan al rango completo de escalas posibles.
Una vez que ha configurado uno o más estilos, puede presionar Crear modelo (situado a la derecha de cada estilo) para crear un nuevo modelo de estilo a partir de ese estilo. El modelo de estilo se vinculará automáticamente con la capa. La sección Modelos de estilo ofrece más detalles al respecto.
Los usuarios de las aplicaciones JMap Pro pueden cambiar el estilo de las capas y guardar las modificaciones creando contextos cartográficos. Pueden compartir los contextos con otros usuarios específicos y pueden publicar los contextos para compartirlos con todos los usuarios que acceden a la aplicación.
Los usuarios de las aplicaciones JMap Web y JMap NG pueden guardar un mapa creando un mapa personalizado.
Cuando el administrador JMap modifica un estilo de una capa, los usuarios de las aplicaciones JMap Pro, JMap Web y JMap NG que trabajan con contextos o mapas personalizados pueden no ver esas modificaciones. Para forzar la actualización del estilo de una capa en los contextos y mapas personalizados, presione Force update… (situado a la derecha de cada estilo) para que todos los contextos de las aplicaciones JMap Pro y los mapas personalizados de las aplicaciones JMap Web et JMap NG que contienen la capa reflejen las modificaciones de estilo efectuadas.
Creación o modificación de un estilo
Puede utilizar un modelo de estilo existente o configurar su propio estilo. Si desea utilizar un modelo, presione Utilizar un modelo de estilo. Puede entonces utilizar el modelo por referencia o copiarlo.
Si no utiliza ningún modelo de estilo, debe configurar los parámetros que definen el estilo. Seleccione en ese caso Estilo por defecto.
Las interfaces de configuración difieren en función del tipo de elemento (puntos, líneas, polígonos, texto, etc.). Algunos parámetros de estilo son comunes a varios tipos de elementos mientras que otros son específicos a un tipo dado.
El antialiasing es un método que sirve para representar vectores perfectos y continuos en dispositivos de visualización imperfectos y discontinuos para que su apariencia sea lo más perfecta posible. El antialiasing, está activado por defecto en toda sección de configuración del estilo de JMap Admin, lo que mejora el aspecto de los mapas. Debe considerar sin embargo que el antialiasing reduce el rendimiento del despliegue del mapa para su visualización, por lo que se debe usar de manera juiciosa.
La figura presenta el borde de un polígono sin (a izquierda) y con (a la derecha) antialiasing.
La transparencia parcial puede utilizarse para todo elemento de un mapa. Un elemento del mapa cuyo valor de transparencia es 0% es completamente opaco mientras que un elemento que posee una transparencia de 100% es invisible.

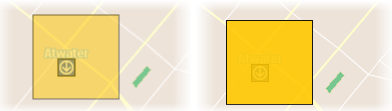

La figura presenta un polígono con una transparencia del 50% (izquierda) y del 10 % (derecha).
Estilo de los puntos
Estilo de las líneas
Estilo de los polígonos
Estilos de texto
Estilos de las imágenes
Estilos de selección
Cada estilo de una capa posee un estilo de selección. Los estilos de selección se utilizan para representar los elementos que están seleccionados en el mapa. Por defecto, los estilos de selección se generan automáticamente a partir de los estilos básicos de la capa y el color de selección por defecto del proyecto.
Para modificar el estilo de selección, desmarque la opción Generar a partir del estilo por defecto y ajuste los parámetros de estilo si resulta necesario.
Extrusión
El estilo de las capas poligonales ofrece la posibilidad de configurar una representación en tres dimensiones de los polígonos.
En la interfaz de configuración de los parámetros de estilo de la capa, en la sección Extrusión marque la casilla Activar para activar este función en las aplicaciones JMap NG. La función está desactivada por defecto.
Presione Configurar para abrir la ventana de configuración de la extrusión.
Presione Suprimir para eliminar la configuración.
Análisis
Además del estilo, usted puede crear ciertas representaciones gráficas para analizar la distribución de los datos puntuales.
Agrupamiento
Las agrupaciones de puntos (o clúster) son el resultado del agrupamiento de los puntos cercanos y símbolos especiales representan la agrupación. Los símbolos muestran el número de elementos que componen el clúster.
Mapa de calor
Los mapas de calor o densidad (o heat maps) representan gráficamente la repartición de la concentración o densidad de un tipo de elemento o evento en el territorio. Los colores intensos indican una concentración elevada de elementos o del fenómeno representado.
