Temáticas
La cartografía temática consiste en producir mapas que representan información sobre un tema en particular: polígonos que representan los sectores de una ciudad, coloreados de manera diferente según el valor de la tasa de criminalidad de cada sector; puntos que representan ciudades indicadas con símbolos cuyo tamaño varía en función de la población; etc.
En JMap, usted puede crear mapas temáticos utilizando los atributos vinculados a una capa. Según los valores de los atributos, los elementos de los mapas se visualizarán de manera diferente. En JMap Admin usted puede crear tantos mapas temáticos como necesite creando distintas temáticas para cada capa.
Las aplicaciones JMap NG y JMap Survey no soportan temáticas con valores NULL. Los elementos cartográficos con valores NULL no se visualizan en estas aplicaciones. Para resolver este problema, puede reemplazar el valor NULL por NA, ND u otro valor.
En JMap existen dos grandes categorías de temáticas: las clasificaciones y las cantidades proporcionales.
Para crear una temática, presione Crear en la pestaña Temáticas en la interfaz de configuración de la capa.
Clasificación
Las temáticas de clasificación separan los elementos del mapa en un número finito de categorías o clases, cada una de las cuales posee un estilo propio. Cada elemento del mapa que pertenece a una temática se visualiza en el estilo de la clase correspondiente.

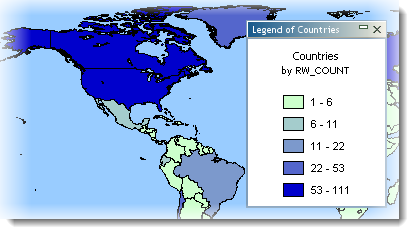

Creación de temáticas de estilos graduados
Las temáticas de estilos graduados utilizan una graduación de una o más variables visuales para representar los elementos de las distintas clases. Se pueden citar los ejemplos siguientes: el color de relleno de los polígonos varía progresivamente del blanco al rojo, el tamaño de los símbolos de punto cambia gradualmente de 1 a 5, el espesor de la línea de los elementos aumenta gradualmente de 1 a 4, etc. En todos los casos hay un número finito de categorías o clases y cada elemento de la capa pertenece a una de ellas. Este tipo de temática se crea sólo con atributos numéricos.
Para crear una nueva temática de este tipo, debe seleccionar el atributo numérico que utilizará, definir el número de categorías, seleccionar el método de cálculo de los intervalos de clase y definir los estilos de las categorías.
Existen varios métodos para calcular los intervalos de valores que definen las categorías de este tipo de temáticas. La sección Métodos de cálculo de los intervalos ofrece los detalles al respecto.
La sección siguiente permite definir los estilos de las categorías. Existen dos posibilidades: la creación de estilos personalizados o la utilización de paletas de colores predefinidas.
Estilos personalizados
Usted debe definir los estilos de la categoría inicial y de la final especificando las variables de estilo que van a cambiar (ej.: espesor de línea, tamaño del símbolo, color de relleno, etc.). Los estilos de las categorías intermedias son generados por interpolación entre los estilos de las categorías inicial y final. De manera opcional puede utilizar una tercera categoría para crear un punto de inflexión. Si define una inflexión, los estilos generados para las categorías pasarán a través del punto de inflexión a la posición especificada en el porcentaje. La interfaz difiere según el tipo de elementos de la capa.
Paletas de colores
Usted puede seleccionar una paleta de colores para generar los estilos de las categorías de la temática en lugar de definirlos manualmente.
Creación de temáticas de símbolos graduados
Estas temáticas consisten en símbolos que se superponen a los elementos que califican. El tamaño de los símbolos se gradúa en función de un número determinado de categorías basadas en un atributo numérico. Los símbolos pueden utilizarse con todo tipo de elementos (punto, línea o polígono). Este tipo de temática se crea sólo con atributos numéricos.
Existen varios métodos para calcular los intervalos de valores que definen las categorías de este tipo de temáticas . La sección Métodos de cálculo de los intervalos ofrece más detalles a este respecto.
El proceso de creación es el mismo que para la creación de una temática de estilos graduados.
Creación de temáticas de valores individuales
Las temáticas de valores individuales representan todos los elementos que poseen el mismo valor de un atributo con el mismo estilo. Este tipo de temáticas no utiliza un intervalo de valores para cada categoría sino un valor específico. El número máximo posible de valores únicos diferentes es 512. Si una capa posee más de 512 valores diferentes no se puede crear este tipo de temática para esa capa. Los atributos numéricos y alfanuméricos pueden utilizarse para crear este tipo de temáticas.
Para crear una nueva temática de este tipo debe seleccionar el atributo que utilizará y seguir las etapas que propone el asistente de configuración de las temáticas:
Creación de temáticas de valores individuales personalizados
Las temáticas de valores individuales personalizados son similares a las temáticas de valores individuales, pero usted puede definir sus propios valores sin limitarse a los valores presentes en los datos. Este tipo de temática puede resultar útil cuando en el momento de su creación se utiliza un conjunto de datos que no contiene todos los valores posibles conocidos para el atributo. Cuando al conjunto de datos se añadan nuevos datos, los nuevos valores se incluyen en la temática.
El proceso de creación es similar al de la creación de temáticas de valores individuales, con la diferencia que tiene la opción de modificar la lista de valores individuales, añadiendo, retirando o modificando las categorías:
Cantidades proporcionales
Las temáticas de cantidades proporcionales representan elementos del mapa utilizando una variación continua de una variable visual (tamaño de un símbolo, color de relleno, etc.) en función de un atributo numérico o de un conjunto de atributos numéricos.

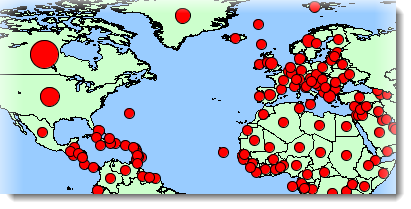

Creación de temáticas de símbolos proporcionales
Las temáticas de símbolos proporcionales dibujan símbolos circulares superpuestos sobre el centro de los elementos que califican. El tamaño de los símbolos se determina por interpolación entre los valores mínimo y máximo del atributo.
Para crear un nueva temática, debe seleccionar el atributo numérico que representará y definir los estilos de los valores mínimo y máximo. El tamaño y el color del símbolo de los valores intermediarios se determinan por interpolación entre esos dos valores extremos.

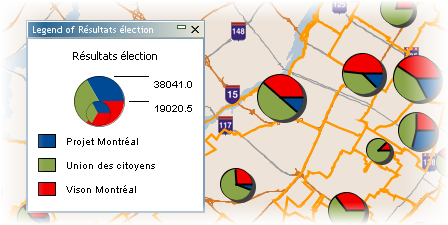

Creación de temáticas de gráficos circulares
Estas temáticas generan gráficos circulares que se visualizan en el centro de los elementos que califican. Este tipo de temáticas funciona con uno o más atributos numéricos. Cada porción del círculo representa un atributo diferente . El tamaño del gráfico es proporcional a la suma de los valores de todos los atributos. Este tipo de temáticas sólo puede utilizarse con atributos numéricos.
Para crear una nueva temática, seleccione los atributos numéricos y defina el estilo del gráfico.

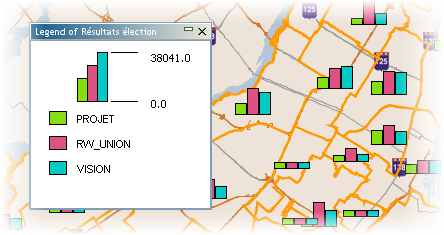

Creación de temáticas de gráficos de barras
Estas temáticas dibujan gráficos de barras en el centro de los elementos que califican. Este tipo de temas funciona con uno o más atributos numéricos. Cada barra del diagrama se asocia a un atributo diferente. El tamaño del gráfico es proporcional a la suma de los valores de todos los atributos.
El proceso de creación es similar al de la creación de temáticas de gráficos circulares.
Métodos de cálculo de los intervalos
Varios métodos de cálculo diferentes pueden emplearse para calcular los intervalos de valores que definen las categorías de las temáticas de clasificación. El siguiente cuadro describe estos métodos.
Leyenda
Cuando la temática ha sido creada usted es dirigido a la interfaz que presenta las características generales de la misma para poder especificar una leyenda, dar un título a las clases, editar la temática o suprimirla.
En el caso de las temáticas de clasificación, usted puede seleccionar las clases que no desea mostrar y puede dar un título a cada clase.
Activación y desactivación de temáticas
Las temáticas activadas se visualizan automáticamente cuando la capa se visualiza en las aplicaciones JMap. Las temáticas desactivadas están siempre disponibles, pero no se muestran por defecto y deben ser activadas por el usuario para poder visualizarlas. En JMap Admin, puede activar y desactivar las temáticas en la sección pertinente.
En las aplicaciones JMap Survey, las capas se visualizan con las temáticas activadas por defecto. La leyenda de la temática no se visualiza. Los usuarios no pueden cambiar la apariencia de la capa.
Modificación del orden de las temáticas
En las aplicaciones JMap las temáticas aparecen en el orden definido en JMap Admin. Es importante definir el orden adecuadamente, ya que algunas temáticas pueden ocultar completamente las temáticas inferiores. Utilice el menú Modificar en la lista de temáticas para cambiar el orden de las mismas.
Supresión de temáticas
Usted puede suprimir una temática seleccionándola y presionando Suprimir.
