Medir distancias y superficies

Las herramientas del panel Mediciones le permiten medir distancias y superficies (áreas y perímetros) en el mapa.

El panel Mediciones

El panel Mediciones contiene las herramientas de medir de la aplicación.

1. Presione para abrir el panel Mediciones. El icono cambia de color.



   1

   Herramienta para medir distancias.

   2

   Herramienta para medir superficies.

   3

   Herramienta para medir superficies circulares.

   4

   Herramienta de ajuste (snap): marque la casilla para activar la herramienta.

   5

   Capas del proyecto disponibles para ajustar las mediciones. Seleccione la capa cuyos elementos utilizará para ajustar las mediciones.

   6

   Herramientas para : indicar el número de mediciones efectuadas, seleccionar mediciones para modificarlas o suprimirlas, suprimir todas las mediciones.

   7

   Ayuda para efectuar las mediciones.

2. Seleccione la herramienta presionando su icono, que cambia de color. La sección Herramientas de medición ofrece los detalles sobre cada una de ellas.

3. Marque la casilla Ajuste para activar la herramienta. La sección Herramienta de ajuste ofrece detalles de esta función.

4. Seleccione la capa cuyos elementos servirán para ajustar las mediciones.

5. Efectúe las mediciones. Puede utilizar distintas herramientas, las mediciones se acumulan en el mapa y la distancia y/o superficies medidas se muestran en la ficha de la herramienta correspondiente. La cantidad total de mediciones efectuadas se muestra en el panel.

Herramientas de medición

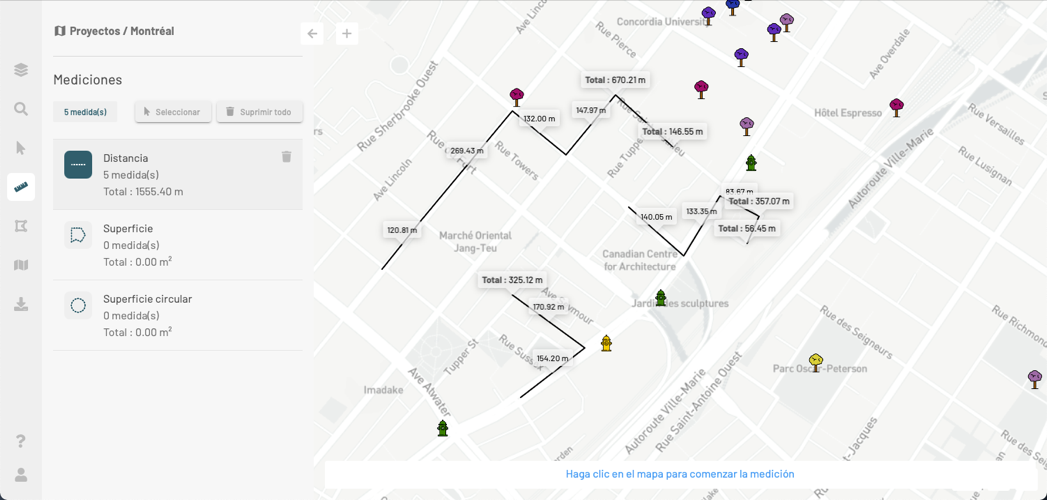

Distancia

Esta herramienta permite medir distancias. La unidad en la que se expresan las medidas es la que usted selecciona en la sección Perfil y configuración del usuario.

1. Presione para activar la herramienta. El icono cambia de color. La ayuda específica se visualiza en la banda de ayuda en la parte inferior del mapa.

2. Marque la casilla Ajuste si desea utilizar la herramienta y seleccione la capa a cuyos elementos ajustar los vértices. La sección Herramienta de ajuste ofrece detalles de esta función.

3. Haga un clic en el mapa para comenzar la medición.

4. Indique con clics sucesivos los vértices de la línea.

5. Haga doble-clic o presione la tecla Espace para terminar la medición. La longitud de cada segmento y la longitud total de la línea se muestran en el mapa. La distancia total medida se muestra también en la ficha Distancia.

6. Efectúe las mediciones necesarias. Las líneas se acumulan en el mapa y la distancia medida en el conjunto de todas las líneas se muestra en la ficha Distancia.


7. Presione en la ficha Distancia para suprimir las líneas.

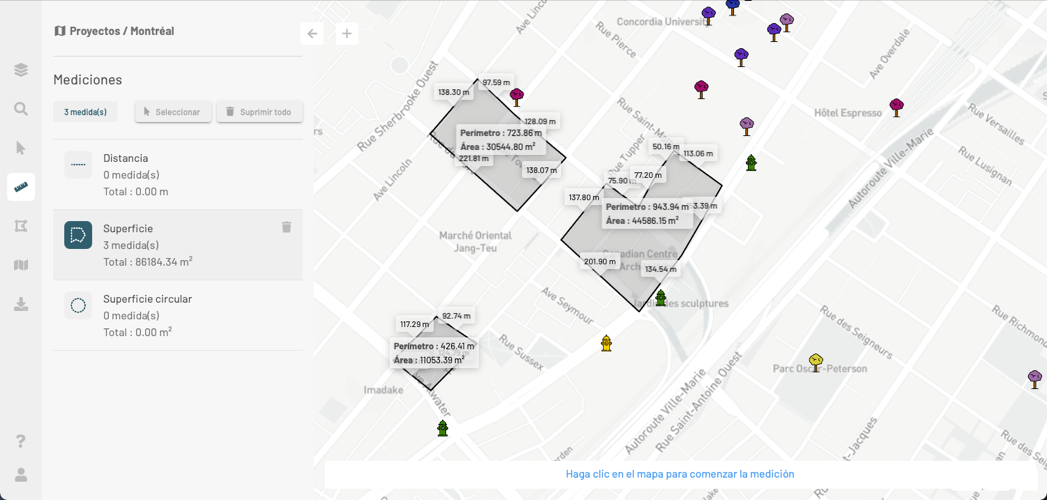

Superficie

Esta herramienta permite medir superficies dibujando polígonos en el mapa. La unidad en la que se expresan las superficies de los polígonos es la que usted selecciona en la sección Perfil y configuración del usuario.

1. Presione para activar la herramienta, el icono cambia de color. La ayuda específica se visualiza en la banda de ayuda en la parte inferior del mapa.

2. Marque la casilla Ajuste si desea utilizar la herramienta y seleccione la capa a cuyos elementos ajustar los vértices. La sección Herramienta de ajuste ofrece detalles de esta función.

3. Haga un clic en el mapa para comenzar la medición.

4. Indique con clics sucesivos los vértices del polígono.

5. Haga doble-clic o presione la tecla Espace para terminar la medición. La longitud de cada segmento y la superficie del polígono se muestran en el mapa. La superficie medida se muestra también en la ficha Superficie.

6. Repita las mediciones según sus necesidades. Los polígonos se acumulan en el mapa y la superficie medida en el conjunto de todos los polígonos se muestra en la ficha Superficie.


7. Presione en la ficha Superficie para suprimir los polígonos.

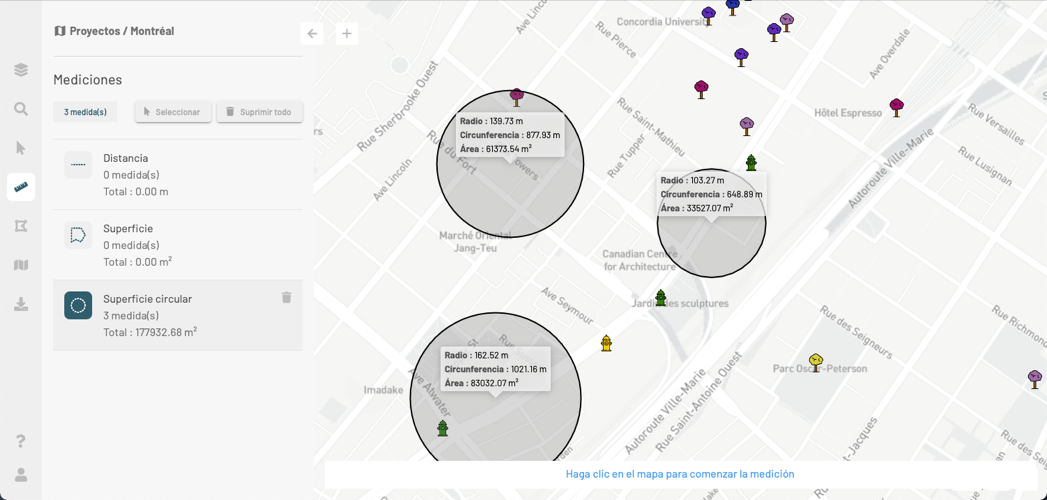

Superficie circular

Esta herramienta permite medir superficies dibujando círculos en el mapa. La unidad en la que se expresan las superficies de los círculos es la que usted selecciona en la sección Perfil y configuración del usuario.

1. Presione para activar la herramienta, el icono cambia de color. La ayuda específica se visualiza en la banda de ayuda en la parte inferior del mapa.

2. Marque la casilla Ajuste si desea utilizar la herramienta y seleccione la capa a cuyos elementos ajustar los vértices. La sección Herramienta de ajuste ofrece detalles de esta función.

3. Haga un clic en el mapa para establecer el centro del círculo y comenzar la medición.

4. Deslice el cursor sobre el mapa para determinar el radio del círculo.

5. Haga clic en el mapa o presione la tecla Espace para terminar la medición. El radio, la circunferencia y el área del círculo se muestran en el mapa. La superficie medida se muestra también en la ficha Superficie circular.

6. Repita las mediciones según sus necesidades. Los círculos se acumulan en el mapa y la superficie medida en el conjunto de todos los círculos se muestra en la ficha Superficie circular.


7. Presione en la ficha Superficie circular para suprimir los círculos.

Herramienta de ajuste (snap)

La herramienta de ajuste (snap) permite ajustar el cursor que determina cada vértice de una medición a los elementos (puntos, vértices o segmentos de línea) de la capa que selecciona para el ajuste. Las medidas resultan más precisas.

Marque la casilla para activar la herramienta y seleccione la capa en la que se ajustarán los vértices de sus mediciones.

Tan pronto como el cursor se acerque a un punto, vértice o segmento de línea de la capa seleccionada, el cursor se pega al elemento y usted simplemente hace clic en él para establecer el vértice de su medición.

Modificar las mediciones

Usted puede modificar la forma de las mediciones, su localización o puede suprimirlas. Puede modificar la forma de una medición a la vez pero puede modificar la localización o suprimir varias mediciones a la vez.

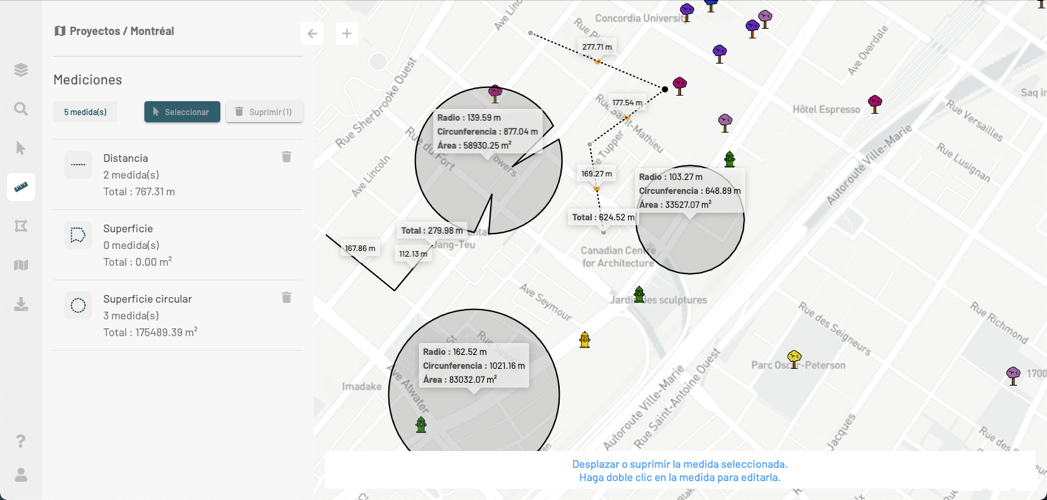

Modificar la forma de una medición

1. Presione Seleccionar para seleccionar la medición. El botón cambia de color indicando que la función está activada.

2. Marque la casilla Ajuste si desea utilizar la herramienta y seleccione la capa a cuyos elementos ajustar los vértices. La sección Herramienta de ajuste ofrece detalles de esta función.

3. Seleccione con un clic la medición que desea modificar. Los vértices de la línea, del polígono o del círculo se visualizan en el mapa.

4. Seleccione con un clic el vértice que desea desplazar. El vértice se vuelve negro indicando que está seleccionado.

5. Deslice el vértice a la nueva posición y deposítelo.

6. Repita el proceso las veces necesarias.

7. Haga un clic en el mapa para terminar la modificación de la forma de la medición.

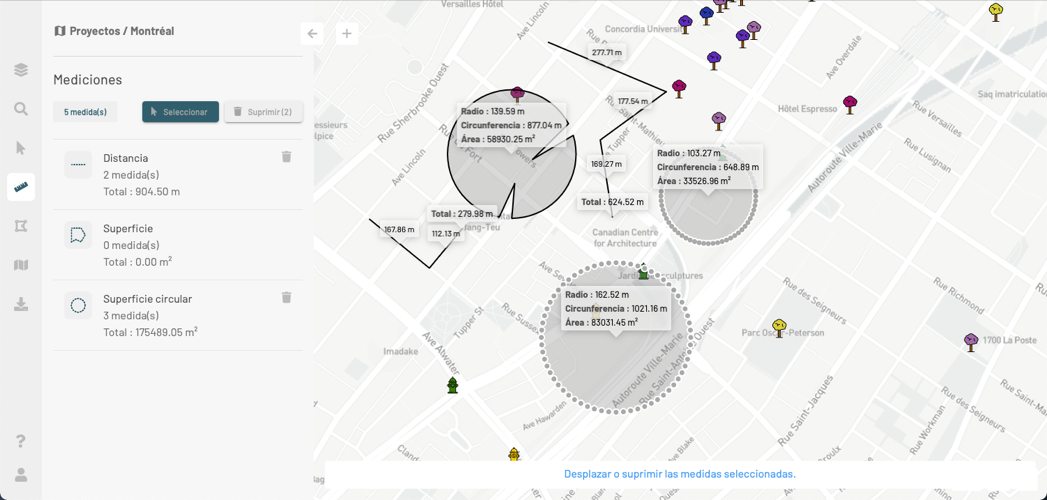

Desplazar las mediciones

1. Presione Seleccionar para seleccionar las mediciones que desea desplazar. El botón cambia de color indicando que la función está activada.

2. Seleccione con un clic la medición. Los vértices de la línea, polígono o círculo se muestran en el mapa.

3. Manteniendo la tecla SHIFT presionada, haga clic en otras mediciones que desea añadir a la selección.

4. Deslice el cursor para desplazar las mediciones a la posición deseada.

5. Haga clic en el mapa para deseleccionar las mediciones.\



Suprimir mediciones

1. Presione Seleccionar para seleccionar las mediciones que desea suprimir. El botón cambia de color indicando que la función está activada.

2. Seleccione con un clic la medición. Sus vértices se muestran en el mapa.

3. Manteniendo la tecla SHIFT presionada, haga clic en otras mediciones que desea añadir a la selección.

4. Presione el botón Suprimir que muestra entre paréntesis el número de mediciones seleccionadas. Éstas son suprimidas.
