Operaciones en los nodos y los polígonos

Estas operaciones permiten añadir, desplazar y suprimir nodos en los elementos editables. Una función permite de rotar polígonos.

Desplazar uno o varios nodos

Permite desplazar uno o varios nodos de los elementos editables seleccionados. Esta herramienta permite también seleccionar elementos.

Para desplazar un sólo nodo:

1. Active la herramienta haciendo clic en .

2. Aproxime el puntero al nodo que desea desplazar y éste será resaltado.

3. Deslice el nodo al sitio deseado.

Para desplazar varios nodos simultáneamente conservando la topología:

1. Active la herramienta haciendo clic en .

2. Seleccione el o los elementos que desea desplazar.


3. Manteniendo presionada la tecla SHIFT, seleccione los nodos haciendo un clic o trazando un rectángulo. Los nodos que han sido seleccionados resaltarán.


4. Deslice los nodos seleccionados al sitio deseado.



Añadir un nodo

Permite agregar un nuevo nodo a un elemento editable seleccionado. Esta herramienta permite también seleccionar elementos.

1. Active la herramienta haciendo clic en .

2. Aproxime el puntero del ratón a un lado del elemento y aparecerá un punto amarillo para indicar el emplazamiento del nuevo nodo.

3. Haga clic para confirmar.

Suprimir un nodo

Para suprimir un nodo existente en el elemento editable que ha sido seleccionado. Esta herramienta permite también seleccionar elementos.

1. Active la herramienta haciendo clic en .

2. Aproxime el puntero del ratón al nodo que desea suprimir, que se volverá brillante.

3. Haga clic para confirmar.

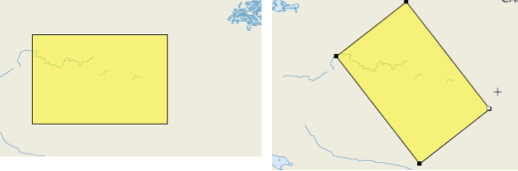

Rotar una línea o un polígono

Permite rotar elementos poligonales o lineales alrededor de su centro.

1. Active la herramienta haciendo clic en .

2. Seleccione un nodo del elemento.

3. Desplácelo para efectuar la rotación del mismo.

4. Libere el nodo en el sitio deseado.\
